Đồng trùng hợp etylen-propylen (OCP J0010)
Để lại lời nhắn
Ethylene Propylene CopolymerLà một loạiChất đồng trùng hợp olefin (OCP), chất đồng trùng hợp olefin hiện tại thường đề cập đến chất đồng trùng hợp ethylene-propylenechất cải thiện chỉ số độ nhớt(OCP VII). Do hiệu quả làm đặc cao và giá tương đối thấp, OCP chiếm thị phần lớn trên thị trường dầu bôi trơn động cơ VII.
OCP được làm từ ethylene và propylene làm nguyên liệu thô, sử dụng vanadi làm chất xúc tác, sử dụng hydro hoặc ethyl trichloroacetate để điều chỉnh trọng lượng phân tử và trùng hợp trực tiếp.
Trong quá trình sản xuất, tỷ lệ ethylene và propylene trong polymer phải phù hợp, điều này ảnh hưởng trực tiếp đến hiệu suất của sản phẩm.
Nếu hàm lượng ethylene quá cao, chỉ số độ nhớt cao, độ kết tinh của polymer tăng lên, độ hòa tan dầu của sản phẩm trở nên kém và nhiệt độ thấp dễ tạo thành gel. Để cải thiện độ kết tinh của polymer ethylene, cần có quá trình đồng trùng hợp propylene.
Nếu hàm lượng propylene quá cao, chuỗi bên của polyme sẽ tăng lên và số lượng carbon trên chuỗi chính sẽ giảm, điều này sẽ làm giảm độ nhớt và độ ổn định oxy hóa.
Công thức phản ứng tổng hợp copolyme etylen-propylen
Chất cải thiện chỉ số độ nhớt OCP dạng rắn phải được hòa tan trong dầu gốc trước khi pha trộn với dầu gốc và các phụ gia khác.
Vì lý do này, trước tiên nó phải được cắt thành các hạt nhỏ, sau đó thêm vào dầu pha loãng chất lượng cao ở nhiệt độ 100 ~ 130 độ, và khuấy liên tục, và độ nhớt của dầu liên tục tăng lên trong quá trình hòa tan.
Hiện tại, SSI của OCP được yêu cầu ở mức khoảng 25% trên phạm vi quốc tế. Để đáp ứng yêu cầu này, trọng lượng phân tử tương đối của OCP phải giảm xuống, khả năng làm đặc cũng giảm theo và liều lượng sẽ tăng lên. Việc tăng liều lượng không chỉ làm giảm khả năng tẩy rửa của dầu bôi trơn mà còn làm giảm hiệu suất ở nhiệt độ thấp.
Chất điều chỉnh độ nhớt Olefin Copolymer OCP J0010
phân tích so sánh củaChất điều chỉnh độ nhớt Copolyme Olefin (OCP VM) J-0010và các sản phẩm quốc tế
Trọng lượng phân tử và phân phối
Các phương pháp mô tả đặc tính của trọng lượng phân tử của chất chỉ số độ nhớt bao gồm trọng lượng phân tử trung bình theo số（Mn） và trọng lượng phân tử trung bình theo trọng lượng (Mw), là dữ liệu thống kê.
Tỷ lệ giữa trọng lượng phân tử trung bình theo trọng lượng với trọng lượng phân tử trung bình theo số được gọi là phân bố trọng lượng phân tử (MWD);
MWD=Mw/Mn
Khối lượng phân tử ảnh hưởng đến khả năng cô đặc và độ ổn định cắt (SI) của chất cải thiện chỉ số độ nhớt Khối lượng phân tử càng lớn thì khả năng cô đặc càng cao nhưng SI càng kém; phân bố trọng lượng phân tử càng rộng, sự khác biệt về trọng lượng phân tử trong chất cải thiện chỉ số độ nhớt càng lớn và SI càng kém.
|
Số mẫu |
mn |
mw |
Mw / Mn |
|
OCP Đối thủ |
77606 |
153836 |
1.98 |
|
88757 |
170565 |
1.92 |
|
|
OCP J-0010 |
76741 |
141591 |
1.85 |
|
77387 |
150720 |
1.95 |
|
|
83587 |
156116 |
1.87 |

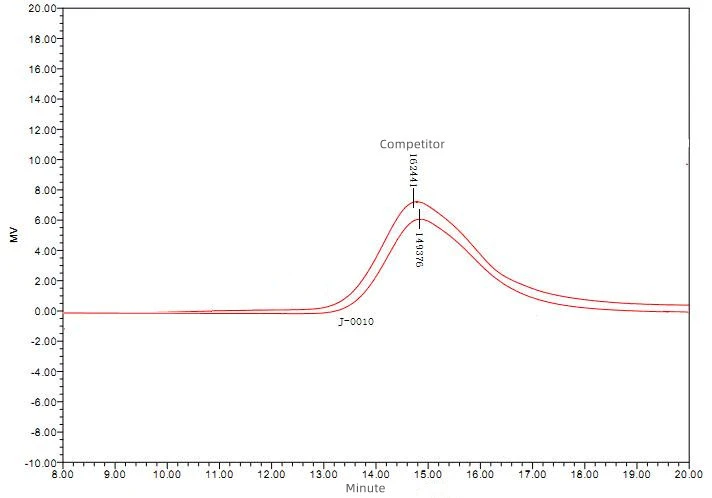

Trọng lượng phân tử và so sánh phân phối
Tóm tắt: Theo dữ liệu trong hình và bảng ở trên, khối lượng phân tử và phân bố khối lượng phân tử MWD của OCP J-0010 gần với sản phẩm của đối thủ cạnh tranh nước ngoài.
Phân tích so sánh thành phần
Chất cải thiện chỉ số độ nhớt OCP được đồng trùng hợp bởi ethylene và propylene. Người ta thường tin rằng trong chất đồng trùng hợp ethylene-propylene (ngẫu nhiên), khi hàm lượng ethylene vượt quá 60 phần trăm (Wt phần trăm), nó sẽ kết tinh và điều này sẽ ảnh hưởng đến độ hòa tan.
|
Vật mẫu |
Số lô |
Nội dung bởi Wt |
|
|
P |
E |
||
|
Đối thủ |
2017.3.15 |
54,80 phần trăm |
45,20 phần trăm |
|
2017.4.27 |
55,20 phần trăm |
44,80 phần trăm |
|
|
J-0010 |
2015.1.17 14:34 |
47,80 phần trăm |
52,20 phần trăm |
|
2015.1.18 6:07 |
48,30 phần trăm |
51,70 phần trăm |
|
|
2015.1.16 0:05 |
48.00 phần trăm |
52.00 phần trăm |
|
Tóm tắt: Hàm lượng ethylene của J-0010 hơi khác so với các sản phẩm nước ngoài. Cả hai đều ở trong phạm vi trạng thái không kết tinh. Chúng là các polyme vô định hình có độ hòa tan tương tự nhau.
Phân tích kết cấu
Cấu trúc trình tự chủ yếu đặc trưng cho chế độ liên kết của các đơn vị cấu trúc trong chất đồng trùng hợp, chẳng hạn như EE, PE, v.v. Chế độ liên kết ảnh hưởng đến thứ tự của chất đồng trùng hợp.
Người ta thường tin rằng nếu số lượng đơn vị ethylene đạt từ 8 đến 10 liên tiếp thì có thể tạo ra các vi tinh thể và nếu số lượng đơn vị ethylene liên tiếp đạt 15 thì sẽ xảy ra quá trình kết tinh. Sự xuất hiện của kết tinh sẽ ảnh hưởng đến khả năng hòa tan trong dầu của polyme.
|
Vật mẫu |
Số lô |
phân bố mol dãy nhị phân |
Phân bố mol trình tự ternary |
||||||||
|
PP |
PP* |
Thể dục |
EE |
PEP |
TIỂU |
EEE |
EPE |
PPE |
hợp tác công tư |
||
|
Đối thủ |
2017.3.15 |
11,90 phần trăm |
0.30 phần trăm |
50.00 phần trăm |
37,80 phần trăm |
10,60 phần trăm |
29,10 phần trăm |
23.00 phần trăm |
18,20 phần trăm |
13,90 phần trăm |
5,10 phần trăm |
|
2017.4.27 |
12,90 phần trăm |
0.40 phần trăm |
49,70 phần trăm |
37.00 phần trăm |
10,30 phần trăm |
29,70 phần trăm |
21,90 phần trăm |
18,10 phần trăm |
14,20 phần trăm |
5,90 phần trăm |
|
|
J-0010 |
2015.1.17 14:34 |
4,10 phần trăm |
1,70 phần trăm |
46,90 phần trăm |
47,30 phần trăm |
6,30 phần trăm |
34,10 phần trăm |
32,10 phần trăm |
21,10 phần trăm |
4,60 phần trăm |
1,80 phần trăm |
|
2015.1.18 6:07 |
3.00 phần trăm |
2.00 phần trăm |
45,80 phần trăm |
49,20 phần trăm |
5,90 phần trăm |
33,60 phần trăm |
34,70 phần trăm |
21,80 phần trăm |
2.00 phần trăm |
2.00 phần trăm |
|
|
2015.1.16 0:05 |
6,30 phần trăm |
2,50 phần trăm |
50,20 phần trăm |
41.00 phần trăm |
8,10 phần trăm |
34,40 phần trăm |
25,90 phần trăm |
21,60 phần trăm |
7,40 phần trăm |
2,70 phần trăm |
|
Tóm tắt: So với các sản phẩm nước ngoài, OCP J-0010 có cấu trúc trình tự khác. Các sản phẩm nước ngoài có hàm lượng propylene tương đối cao, điều này được phản ánh trong các chuỗi propylene nhị phân và ternary tương đối dài.
so sánh cấu trúc

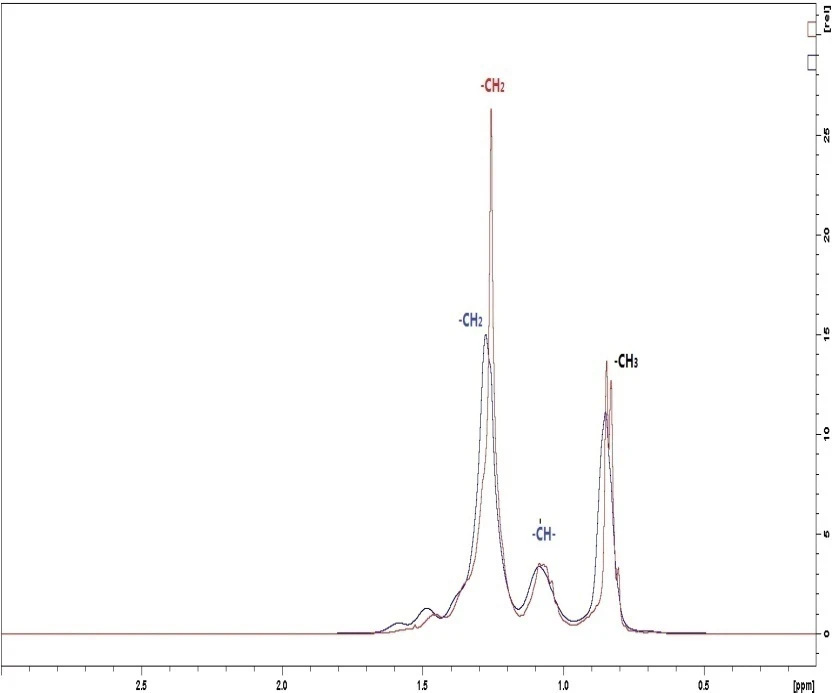

So sánh phổ H NMR (OCP J0010 - Đỏ)

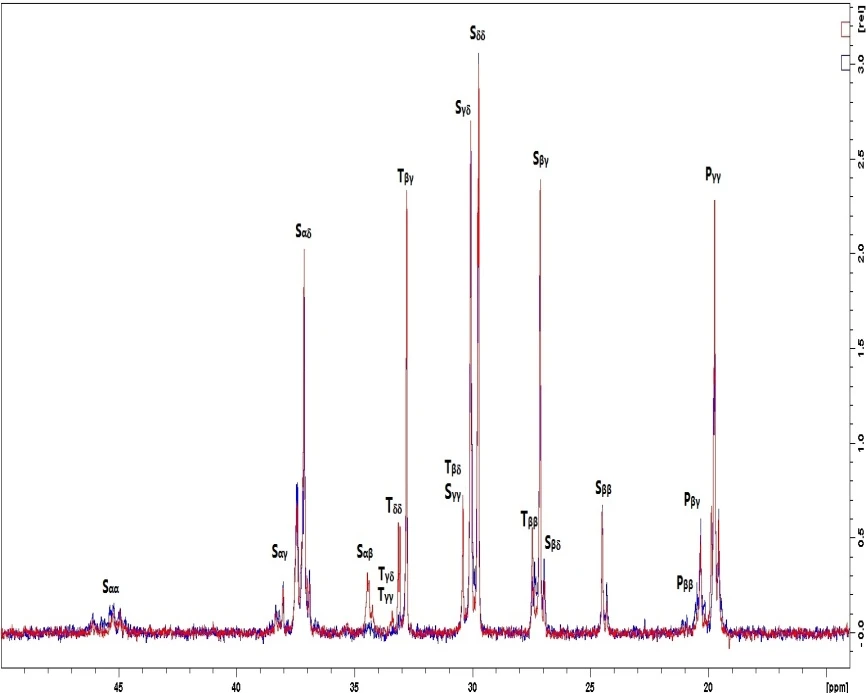

C NMR ( OCP J0010 - Đỏ)
Tóm tắt: J-0010 có hàm lượng ethylene và cấu trúc trình tự khác với các sản phẩm nước ngoài, nhưng không có sự khác biệt về độ hòa tan trong dầu.
Độ ổn định lưu trữ So sánh dưới các nhiệt độ khác nhau
Chất cải thiện chỉ số độ nhớt được hòa tan trong dầu. Trong quá trình bảo quản, theo thời gian và nhiệt độ thay đổi, có thể xuất hiện kết tủa, ảnh hưởng đến tính năng của dầu bôi trơn.
|
kết tủa |
Đối thủ |
OCP J-0010 |
||||
|
Nhiệt độ thấp |
Roon |
Cao |
Nhiệt độ thấp |
Roon |
Cao |
|
|
Nhựa Formosa |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
|
Huệ Châu |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
|
đại khánh |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
không có mưa |
rõ ràng và minh bạch |
không có trầm tích |
|
Lưu ý: Bảo quản ở nhiệt độ thấp -10 độ trong 96 giờ; bảo quản ở nhiệt độ cao 100 độ trong 240 giờ; bảo quản ở nhiệt độ phòng trong 120 giờ. |
||||||
Tóm tắt: OCP J-0010 và các sản phẩm nước ngoài có độ ổn định bảo quản tốt hơn ở các nhiệt độ khác nhau trong dầu gốc Nhóm II và Nhóm III 150N.
So sánh khả năng làm dày
Khả năng làm đặc là một đặc tính rất quan trọng của chất cải thiện chỉ số độ nhớt （VII）. Khả năng làm đặc của VII càng lớn thì tỷ lệ xử lý càng nhỏ và giá thành của dầu đa cấp càng thấp. Khả năng làm đặc chủ yếu liên quan đến trọng lượng phân tử của VII và độ nhớt động học ở liều lượng 10 phần trăm phản ánh trực tiếp khả năng làm đặc của OCP VII.
|
Vật mẫu |
Khả năng làm dày（mm2/s） |
|||||
|
J-0010 |
4.79 |
4.82 |
4.75 |
4.64 |
4.65 |
4.73 |
|
Đối thủ |
4.8 |
4.82 |
4.74 |
4.75 |
4.78 |
4.79 |
Tóm tắt: Trong điều kiện sử dụng 10% liều lượng OCP J-0010 và các sản phẩm OCP nước ngoài, giá trị trung bình của độ nhớt động học và khả năng làm đặc về cơ bản là giống nhau.
So sánh độ nhớt động học của các chất cải thiện chỉ số độ nhớt OCP
Phân tích so sánh Độ nhớt Động họcJ0010 ( Liều lượng 10 phần trăm)
Khi chất cải thiện chỉ số độ nhớt hòa vào dầu bôi trơn, dầu gốc thường được đun nóng đến nhiệt độ cụ thể, sau đó cho vào ethylene propylene VII (cắt thành từng miếng nhỏ)
Độ ổn định của độ nhớt động học càng tốt (10 phần trăm), quá trình pha trộn dầu bôi trơn càng dễ dàng; nếu không, độ nhớt động học (10 phần trăm) dao động rất lớn và kỹ thuật viên cần phải liên tục điều chỉnh công thức, điều này sẽ kéo dài thời gian pha trộn của dầu bôi trơn. Tăng khối lượng công việc của kỹ thuật viên và tăng chi phí sản xuất dầu bôi trơn.
|
MỤC |
10 phần trăm KV（mm2/s） |
|
OCP J-0010 |
603.5 |
|
624.4 |
|
|
601.8 |
|
|
571.6 |
|
|
568.7 |
|
|
586.2 |
|
|
Đối thủ cạnh tranh OCP |
600.9 |
|
590.8 |
|
|
582.8 |
|
|
602.1 |
|
|
605.4 |
|
|
602.4 |
Tóm tắt: Phạm vi dao động của Độ nhớt Động học (10 phần trăm ) của J-0010 và các sản phẩm nước ngoài đều nhỏ, nhà sản xuất hỗn hợp dầu bôi trơn kiểm soát quá trình sản xuất rất dễ dàng và đơn giản.
So sánh độ ổn định cắt của các chất cải thiện chỉ số độ nhớt OCP
Độ ổn định cắt của dầu bôi trơn thể hiện đặc tính mà dầu bôi trơn có thể duy trì độ nhớt ổn định khi chịu lực cắt cơ học.
Nếu độ ổn định cắt tốt, dầu bôi trơn có thể duy trì độ nhớt tương đối ổn định trong quá trình cắt cơ học. Nếu không, độ nhớt bị giảm do bị cắt (dầu động cơ trở nên loãng hơn), ảnh hưởng đến tuổi thọ của dầu bôi trơn.
|
MỤC |
Chỉ số ổn định cắt (SSI) |
|
OCP J-0010 |
22.1 |
|
21.81 |
|
|
21.96 |
|
|
21.54 |
|
|
20.82 |
|
|
22.09 |
|
|
Đối thủ cạnh tranh OCP |
22.11 |
|
22.57 |
|
|
22.83 |
|
|
23.1 |
|
|
23.14 |
|
|
21.95 |
Tóm tắt: Hiệu suất Chỉ số ổn định cắt của OCP J-0010 về cơ bản giống như hiệu suất của các sản phẩm của Đối thủ cạnh tranh.
Để biết thêm vềChất cải thiện chỉ số độ nhớt OCP J0010, xin vui lòngliên hệ chúng tôi.
